Loại điện: | AC / Dc | Cây sào: | 3 cực |
---|---|---|---|
Dãy công suất: | Lên đến 250 kW | Tần số: | 50/60 Hz |
ứng dụng: | Điều khiển động cơ | Giảm giá hay không: | Có |
Điểm nổi bật: | động cơ contactor,điện tiếp xúc |

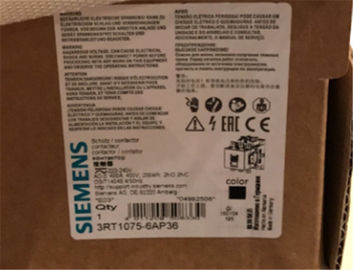

3RT1075-6AP36 AC / DC Điện Contactor Điện Contactor DC Contactor
Tổng quan
Phiên bản | Kích thước | Đánh giá động cơ ba pha ở 50 Hz và 400 V | Phương thức kết nối | Kiểu | |
---|---|---|---|---|---|
Thiết bị đầu cuối vít | Thiết bị đầu cuối kiểu lò xo | ||||
kW | |||||
Bộ tiếp điểm công suất cho động cơ chuyển mạch | |||||
Hoạt động AC | |||||
Đơn vị cơ bản | S00 | 3 ... 7,5 | ✓ | ✓ | 3RT201 .‑. A.0. |
| ✓ | ✓ | 3RT201 .‑ .. P04‑3MA0 | ||
Đơn vị cơ bản | S0 | 4 ... 18,5 | ✓ | ✓ | 3RT202 .‑. A |
| ✓ | ✓ | 3RT202 .‑. A.04 | ||
| ✓ | ✓ | 3RT202 .‑. CL24‑3MA0 | ||
Đơn vị cơ bản | S2 | 18,5… 37 | ✓ | ✓ | 3RT203 .‑. A |
| ✓ | - - | 3RT203. ‑ 1A.04 | ||
| ✓ | ✓ | 3RT203 .‑. CL24‑3MA0 | ||
Đơn vị cơ bản | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .‑. A |
| ✓ | - - | 3RT204. ‑ 1A.04 | ||
| ✓ | - - | 3RT204. ‑ 1CL24‑3MA0 | ||
Hoạt động DC | |||||
Đơn vị cơ bản | S00 | 3 ... 7,5 | ✓ | ✓ | 3RT201 .‑ .. B4. |
| ✓ | ✓ | 3RT201 .‑. FB4. | ||
| ✓ | ✓ | 3RT201 .‑ .. B44‑3MA0 | ||
| ✓ | ✓ | 3RT201 .‑. BB4. ‑ 0CC0 | ||
Đơn vị cơ bản | S0 | 4 ... 18,5 | ✓ | ✓ | 3RT202 .‑. B.40 |
| ✓ | ✓ | 3RT202 .‑. FB40 | ||
| ✓ | ✓ | 3RT202 .‑. BB44 | ||
| ✓ | ✓ | 3RT202 .‑ .. B44‑3MA0 | ||
| ✓ | ✓ | 3RT202 .‑. BB40‑0CC0 | ||
Hoạt động DC để điều khiển trực tiếp bằng PLC (rơle ghép nối) | |||||
Đơn vị cơ bản | |||||
| S00 | 3 ... 5,5 | ✓ | ✓ | 3RT201 .‑ .. B4. |
| S0 | 4 ... 15 | ✓ | ✓ | 3RT202 .‑. KB40 |
S2 | 18,5… 37 | ✓ | ✓ | 3RT203 .‑. KB40 | |
S3 | 37 và 45 | ✓ | ✓ | 3RT204 .‑. KB40 | |
Hoạt động AC / DC (50/60 Hz AC và DC) | |||||
Đơn vị cơ bản với mạch cuộn tích hợp | S0 | 5.5 ... 18.5 | ✓ | ✓ | 3RT202 .‑. N.30 |
Đơn vị cơ bản với mạch cuộn tích hợp | S2 | 18,5… 37 | ✓ | ✓ | 3RT203 .‑. N.30 |
| ✓ | - - | 3RT203. ‑ 1N.34 | ||
| ✓ | ✓ | 3RT203 .‑. NB34‑3MA0 | ||
| ✓ | ✓ | 3RT203 .‑. NB30‑0CC0 | ||
Đơn vị cơ bản với mạch cuộn tích hợp | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .‑. N.30 |
| ✓ | - - | 3RT204. ‑ 1N.34 | ||
| ✓ | ✓ | 3RT204 .‑. NB34‑3MA0 | ||
| ✓ | ✓ | 3RT204 .‑. NB30‑0CC0 | ||
Đơn vị cơ bản với cơ chế vận hành thông thường | S6 ... S12 | 55 ... 250 | ✓ 1) | ✓ | 3RT10 ..‑. A.36 |
Đơn vị cơ bản với cơ chế vận hành trạng thái rắn Với tùy chọn điều khiển thông qua đầu vào tín hiệu điều khiển 24 V DC riêng biệt | |||||
| S6 ... S12 | 55 ... 250 | ✓ 1) | - - | 3RT10 ..‑. S.36 |
| ✓ 1) | ✓ | 3RT10 ..‑. N.36 | ||
| ✓ 1) | - - | 3RT10 ..‑. P.35 |
Ứng dụng tiếp xúc 3RT, kích cỡ S00 đến S12
Phạm vi quyền lực của chúng tôi:
IEC / EN 60947‑1,
IEC / EN 60947‑4‑1,
IEC / EN 60947‑5‑1 (công tắc phụ)
Bộ tiếp điểm công suất, AC-3 400 A, công suất 200 kW / 400 V AC (50-60 Hz) / DC 220-240 V UC Các tiếp điểm phụ 2 NO + 2 NC 3 cực, Kích thước S12 Các kết nối Busbar | ||
Tên thương hiệu sản phẩm | SIRIUS | |
Chỉ định sản phẩm | Công tắc điện | |
Chỉ định loại sản phẩm | 3RT1 | |
Dữ liệu kỹ thuật chung | ||
Kích thước của contactor | S12 | |
Tiện ích mở rộng sản phẩm | ||
● mô-đun chức năng cho giao tiếp | Không | |
● Công tắc phụ | Vâng | |
Điện áp tăng điện trở | ||
● giá trị đánh giá mạch chính | 8 kV | |
● giá trị đánh giá mạch phụ trợ | 6 kV | |
điện áp tối đa cho phép để cách ly an toàn | ||
● giữa cuộn dây và tiếp điểm chính acc. đến EN 60947-1 | 690 V | |
Lớp bảo vệ IP | ||
● ở mặt trước | IP00; IP20 ở mặt trước có nắp hộp / hộp | |
● của thiết bị đầu cuối | IP00 | |
Khả năng chống va đập ở xung hình chữ nhật | ||
● tại AC | 8,5g / 5 ms, 4,2g / 10 ms | |
● tại DC | 8,5g / 5 ms, 4,2g / 10 ms | |
Sốc kháng với xung sin | ||
● tại AC | 13,4g / 5 ms, 6,5g / 10 mili giây | |
● tại DC | 13,4g / 5 ms, 6,5g / 10 mili giây | |
Tuổi thọ dịch vụ cơ khí (chuyển đổi chu kỳ) | ||
● của contactor điển hình | 10 000 000 | |
● của bộ tiếp xúc với khối công tắc phụ tương thích điện tử bổ sung điển hình | 5 000 000 | |
● của bộ tiếp điểm có khối công tắc phụ bổ sung điển hình | 10 000 000 | |
Mã tham chiếu acc. tới DIN 40719 được mở rộng theo IEC 204-2 acc. tới IEC 750 | K | |
Mã tham chiếu acc. đến DIN EN 81346-2 | Q | |
Điều kiện môi trường xung quanh | ||
Cài đặt độ cao ở độ cao trên mực nước biển | ||
● tối đa | 2 000 m | |
Nhiệt độ môi trường xung quanh | ||
● trong quá trình hoạt động | -25 ... +60 ° C | |
● trong khi lưu trữ | -55 ... +80 ° C | |
Mạch chính | ||
Số cực cho mạch chính hiện tại | 3 | |
Số lượng địa chỉ liên hệ NO cho địa chỉ liên hệ chính | 3 | |
Điện áp hoạt động | ||
● ở mức tối đa AC-3 | 1 000 V | |
Điều hành hiện tại | ||
● tại AC-1 ở mức 400 V | ||
- ở nhiệt độ môi trường 40 ° C | 430 A | |
● tại AC-1 | ||
- lên đến 690 V ở nhiệt độ môi trường 40 ° C | 430 A | |
- lên đến 690 V ở nhiệt độ môi trường 60 ° C | 400 A | |
- lên đến 1000 V ở nhiệt độ môi trường 40 ° C | 200 A | |
- lên đến 1000 V ở nhiệt độ môi trường 60 ° C | 200 A | |
● tại AC-2 với giá trị định mức 400 V | 400 A | |
● tại AC-3 | ||
- giá trị định mức 400 V | 400 A | |
- giá trị được đánh giá là 500 V | 400 A | |
- ở giá trị 690 V được xếp hạng | 400 A | |
- giá trị định mức 1000 V | 180 A | |
● tại AC-4 với giá trị định mức 400 V | 350 A |
