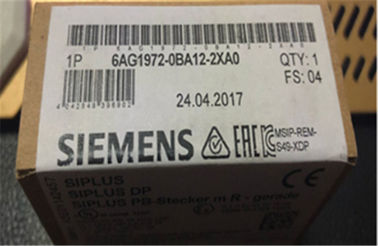

6AG1972-0BA12-2XA0 Đầu nối Bus Profibus Dp RS 485 Cài đặt dễ dàng

• Được sử dụng để kết nối các nút PROFIBUS với cáp bus PROFIBUS
• Dễ dàng cài đặt
• Phích cắm FastConnect đảm bảo thời gian lắp ráp cực ngắn do công nghệ cách nhiệt của chúng
• Điện trở kết cuối tích hợp (không phải trong trường hợp 6ES7 972-0BA30-0XA0)
• Kết nối với kết nối PG cho phép ổ cắm Sub-D mà không cần cài đặt thêm các nút mạng

Một số phiên bản khác nhau của đầu nối bus có sẵn, mỗi phiên bản được tối ưu hóa cho các thiết bị được kết nối:

• Đầu nối bus với đầu ra cáp dọc trục (180 °), ví dụ như cho PC và SIMATIC HMI OP, cho tốc độ truyền lên tới 12 Mbps với điện trở kết cuối bus tích hợp.
• Đầu nối bus với đầu ra cáp dọc (90 °);

Đầu nối này cho phép một ổ cắm cáp dọc (có hoặc không có giao diện PG) cho tốc độ truyền lên tới 12 Mbps với điện trở kết cuối bus không thể thiếu. Với tốc độ truyền 3, 6 hoặc 12 Mbps, cần có cáp cắm SIMATIC S5 / S7 để kết nối giữa đầu nối bus với giao diện PG và thiết bị lập trình.

• Đầu nối bus với đầu ra cáp 30 ° (phiên bản giá rẻ) mà không có giao diện PG cho tốc độ truyền lên tới 1,5 Mbps và không có điện trở kết cuối bus tích hợp.
• Đầu nối bus PROFIBUS FastConnect RS 485 (đầu ra cáp 90 ° hoặc 180 °) với tốc độ truyền lên tới 12 Mbps để lắp ráp nhanh chóng và dễ dàng bằng cách sử dụng công nghệ kết nối cách nhiệt (đối với dây cứng và linh hoạt).

Chức năng

Phương pháp tách FastConnect cho phép kết nối PROFIBUS nhanh chóng và dễ dàng với các cáp PROFIBUS.

Cấu trúc đặc biệt của cáp kết nối FastConnect cho phép sử dụng công cụ tước FastConnect mà vỏ bọc bên ngoài và lá chắn dệt có thể bị tước đi trong một thao tác với độ chính xác hoàn hảo. Cáp được chuẩn bị theo cách này được kết nối trong đầu nối bus FastConnect bằng cách sử dụng phương pháp dịch chuyển cách nhiệt.

6AG1972-0BA12-2XA0 Bus kết nối

Đầu nối SIPLUS DP PROFIBUS Đầu nối cáp M R-90 ° -25 ... + 70 ° C với lớp phủ phù hợp dựa trên 6ES7972-0BA12-0XA0

Sản phẩm
Số bài viết (Số đối mặt thị trường)	6AG1972-0BA12-2XA0
Mô tả Sản phẩm	Đầu nối SIPLUS DP PROFIBUS Đầu nối cáp M R-90 ° -25 ... + 70 ° C với lớp phủ phù hợp dựa trên 6ES7972-0BA12-0XA0
Họ sản phẩm	Đầu nối bus RS 485
Vòng đời sản phẩm (PLM)	PM300: Sản phẩm đang hoạt động
Thông tin giao hàng
Quy định kiểm soát xuất khẩu	AL: N / ECCN: N
Thời gian xuất bản tiêu chuẩn	22 ngày / ngày
Trọng lượng tịnh / kg)	0,05 Kg
Kích thước sản phẩm (W x L x H)	Không có sẵn
Kích thước đóng gói	6,80 x 7,80 x 3,00
Đơn vị đo kích thước gói	CM
Đơn vị đo số lượng	1 miếng
Số lượng bao bì	1
Thông tin sản phẩm bổ sung
EAN	4042948396902
UPC	040892549058
Mã hàng hóa	85366990
LKZ_FDB / CatalogID	A & DSE / SIP ADD
Nhóm sản phẩm	4573
Nước xuất xứ	nước Đức
Tuân thủ các hạn chế về chất theo chỉ thị RoHS	Kể từ: 01.01.2012
Lớp sản phẩm	B: trở về bị hạn chế, vui lòng liên hệ với đối tác / liên hệ của
Nghĩa vụ lấy lại các thiết bị điện và điện tử sau khi sử dụng	Không có nghĩa vụ lấy lại các thiết bị điện và điện tử sau khi sử dụng
