Thông tin chi tiết sản phẩm:
Thanh toán:
|
Các loại: | CPU SIMATIC 417-4 | ứng dụng: | Tự động trong công nghiệp |
---|---|---|---|
Phiên bản phần mềm: | V5.3 | Loại bộ nhớ: | RAM |
Điều kiện: | Mới và nguyên bản | Thời gian hoàn thiện: | Chứng khoán |
Điểm nổi bật: | module liên kết quang học,bộ xử lý trung tâm |

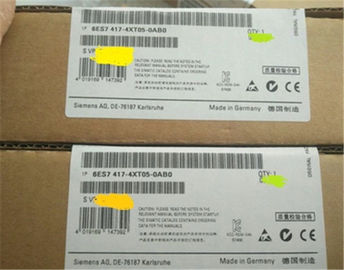

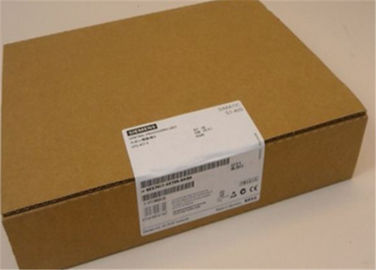

CPU 6ES7417-4XT05-0AB0 S7-400 Thiết bị xử lý trung tâm Sản phẩm tự động hóa công nghiệp
Tổng quan
CPU 417-4 là CPU SIMATIC S7-400 mạnh mẽ nhất. Các giao diện PROFIBUS DP tích hợp cho phép kết nối trực tiếp tới fieldbus PROFIBUS DP dưới dạng master hoặc slave.
Hai hệ thống tổng thể DP khác có thể được kết nối thông qua các mô đun con giao diện IF 964-DP.
Ghi chú :
Chỉ có thể sử dụng mô-đun giao diện 6ES7 964-2AA0 4 -0AB0.
Số bài viết | 6ES7417-4XT07-0AB0 | |
---|---|---|
CPU 417-4, 32 MB, 4 Giao diện | ||
Thông tin chung | ||
Chỉ định loại sản phẩm | CPU 417-4 | |
Trạng thái chức năng HW | 01 | |
Phiên bản phần mềm | V7.0 | |
Kỹ thuật với | ||
| BƯỚC 7 V5.4 trở lên với HSP 261 | |
CiR - Cấu hình trong RUN | ||
Thời gian đồng bộ hóa CiR, tải cơ bản | 60 mili giây | |
Thời gian đồng bộ hóa CiR, thời gian trên mỗi byte I / O | 7 µs | |
Cung câp hiệu điện thê | ||
Giá trị định mức (DC) | ||
| Không; Nguồn điện thông qua cấp điện hệ thống | |
Đầu vào hiện tại | ||
từ bảng nối đa năng bus 5 V DC, typ. | 1,3 A | |
từ bảng nối đa năng bus 5 V DC, max. | 1,6 A | |
từ bảng nối đa năng 24 V DC, max. | 600 mA; 150 mA mỗi giao diện DP | |
từ giao diện 5 V DC, CPC | 90 mA; Tại mỗi giao diện DP | |
Mất điện | ||
Mất điện, đánh máy. | 6,5 W | |
Mất điện, tối đa. | 8 W | |
Ký ức | ||
Loại bộ nhớ | RAM | |
Bộ nhớ làm việc | ||
| 32 Mbyte | |
| 16 Mbyte | |
| 16 Mbyte | |
| Không | |
Tải bộ nhớ | ||
| Vâng; với thẻ nhớ (FLASH) | |
| 64 Mbyte | |
| 1 Mbyte | |
| Vâng; với thẻ nhớ (RAM) | |
| 64 Mbyte | |
Sao lưu | ||
| Vâng | |
| Vâng; tất cả dữ liệu | |
| Không | |
Ắc quy | ||
Pin dự phòng | ||
| 225 µA; lên đến 40 ° C | |
| 1 275 µA | |
| Xem tài liệu tham khảo, dữ liệu mô-đun, Chương 3.3 | |
| 5 V DC đến 15 V DC | |
Thời gian xử lý CPU | ||
cho các thao tác bit, gõ. | 7,5 ns | |
cho các thao tác từ, gõ. | 7,5 ns | |
cho số học điểm cố định, gõ. | 7,5 ns | |
cho số học dấu chấm động, gõ. | 15 ns | |
Khối CPU | ||
DB | ||
| 16 000; Phạm vi số: 1 đến 16000 | |
| 64 kbyte | |
FB | ||
| 8 000; Phạm vi số: 0 đến 7999 | |
| 64 kbyte | |
FC | ||
| 8 000; Phạm vi số: 0 đến 7999 | |
| 64 kbyte | |
OB | ||
| xem danh sách hướng dẫn | |
| 64 kbyte | |
| 1; OB 1 | |
| số 8; OB 10-17 | |
| 4; OB 20-23 | |
| 9; OB 30-38 (chu kỳ ngắn nhất có thể đặt = 500 µs) | |
| số 8; OB 40-47 | |
| 3; OB 55-57 | |
| 4; OB 61-64 | |
| 1; OB 60 | |
| 1; OB 90 | |
| 3; OB 100-102 | |
| 9; OB 80-88 | |
| 2; OB 121, 122 | |
Độ sâu lồng nhau | ||
| 24 | |
| 2 | |
Bộ đếm, bộ hẹn giờ và độ võng của chúng | ||
Bộ đếm S7 | ||
| 2 048 | |
Retentivity | ||
| Vâng | |
| 0 | |
| 2 047 | |
| Z 0 đến Z 7 | |
Đếm phạm vi | ||
| 0 | |
| 999 | |
Bộ đếm IEC | ||
| Không giới hạn (chỉ giới hạn dung lượng RAM) | |
S7 lần | ||
| 2 048 | |
Retentivity | ||
| Vâng | |
| 0 | |
| 2 047 | |
| Không có lần nhớ lại | |
Phạm vi thời gian | ||
| 10 mili giây | |
| 9 990 giây | |
Bộ định giờ IEC | ||
| Vâng | |
| SFB | |
| Không giới hạn (chỉ giới hạn dung lượng RAM) | |
Khu vực dữ liệu và độ võng của chúng | ||
tổng diện tích dữ liệu cố định | Tổng bộ nhớ làm việc và tải (với pin dự phòng) | |
Gắn cờ | ||
| 16 kbyte; Kích thước của vùng địa chỉ bộ nhớ bit | |
| Vâng | |
| MB 0 đến MB 15 | |
| số 8; trong 1 byte bộ nhớ | |
Dữ liệu cục bộ | ||
| 64 kbyte | |
| 32 kbyte | |
Khu vực địa chỉ | ||
Khu vực địa chỉ I / O | ||
| 16 kbyte | |
| 16 kbyte | |
trong đó phân phối | ||
| 2 kbyte | |
| 2 kbyte | |
| 8 kbyte | |
| 8 kbyte | |
Xử lý hình ảnh | ||
| 16 kbyte | |
| 16 kbyte | |
| 1 024 byte | |
| 1 024 byte | |
| 244 byte | |
| Vâng |
