Thông tin chi tiết sản phẩm:
Thanh toán:
|
Các loại: | SIMATIC S7-300, CPU 315 PN / DP | Bộ nhớ làm việc: | 384 KB |
---|---|---|---|
Phiên bản phần mềm: | V3.2 | Loại giao diện: | PROFINET |
Vật lý giao diện: | Ethernet RJ45 | Warrenty: | 12 tháng |
Điểm nổi bật: | module liên kết quang học,bộ xử lý trung tâm |

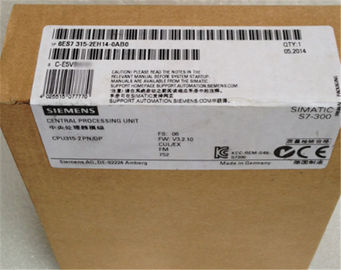

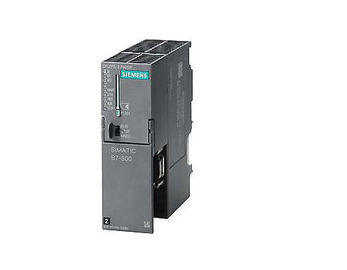

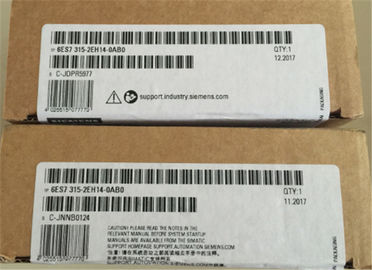

CPU 315 6ES7315-2EH14-0AB0 S7-300 Bộ xử lý trung tâm Bộ điều khiển tự động hóa công nghiệp
Tổng quan
Ứng dụng
CPU 315-2 PN / DP là CPU có bộ nhớ chương trình cỡ trung bình. Nó được sử dụng trong các nhà máy có cấu trúc tự động hóa phân tán ngoài I / O tập trung. Nó có thể được thực hiện như một bộ điều khiển PROFINET IO và là một PROFIBUS DP chuẩn trong SIMATIC S7-300. CPU 315 / PN / DP 315-2 cũng có thể được sử dụng làm trí thông minh phân tán (PROFIBUS DP slave hoặc PROFINET I-Device).
CPU 315-2 PN / DP là một nền tảng lý tưởng cho các nhiệm vụ công nghệ phần mềm được thực hiện đơn giản, ví dụ:
Một chẩn đoán quá trình mở rộng là có thể bằng cách sử dụng SIMATIC S7-PDIAG.
Các tùy chọn truyền thông tích hợp của CPU cho phép các giải pháp tự động hóa mạng được triển khai mà không cần các thành phần bổ sung.
Thiết kế
CPU 315-2 PN / DP được trang bị:
CPU SIMATIC S7-300 315-2 PN / DP, bộ xử lý trung tâm với bộ nhớ làm việc 384 KB, giao diện đầu tiên MPI / DP 12 Mbit / s, giao diện 2 Ethernet PROFINET, với công tắc 2 cổng, Thẻ nhớ Micro yêu cầu | ||
Thông tin chung | ||
Trạng thái chức năng HW | 01 | |
Phiên bản phần mềm | V3.2 | |
Kỹ thuật với | ||
● Gói lập trình | BƯỚC 7 V5.5 trở lên | |
Cung câp hiệu điện thê | ||
Giá trị định mức (DC) | ||
● 24 V DC | Vâng | |
phạm vi cho phép, giới hạn dưới (DC) | 20,4 V | |
phạm vi cho phép, giới hạn trên (DC) | 28,8 V | |
bảo vệ bên ngoài cho đường dây cung cấp điện (khuyến nghị) | 2 phút | |
Nguồn đệm chính | ||
● Mains / điện áp thất bại được lưu trữ thời gian năng lượng | 5 mili giây | |
● Tốc độ lặp lại, tối thiểu. | 1 giây | |
Đầu vào hiện tại | ||
Tiêu thụ hiện tại (giá trị được đánh giá) | 750 mA | |
Tiêu thụ hiện tại (trong hoạt động không tải), gõ. | 150 mA | |
Inrush hiện tại, typ. | 4 A | |
I²t | 1 A² · s | |
Mất điện | ||
Mất điện, đánh máy. | 4,65 W | |
Ký ức | ||
Bộ nhớ làm việc | ||
● tích hợp | 384 kbyte | |
● có thể mở rộng | Không | |
● Kích thước bộ nhớ lưu giữ cho các khối dữ liệu cố định | 128 kbyte | |
Tải bộ nhớ | ||
● Trình cắm (MMC) | Vâng | |
● Trình cắm (MMC), CPC | 8 Mbyte | |
● Quản lý dữ liệu trên MMC (sau khi lập trình lần cuối), tối thiểu. | 10 y | |
Sao lưu | ||
● hiện tại | Vâng; Đảm bảo bằng MMC (không cần bảo trì) | |
● không có pin | Vâng; Chương trình và dữ liệu | |
Thời gian xử lý CPU | ||
cho các thao tác bit, gõ. | 0,05 µs | |
cho các thao tác từ, gõ. | 0,09 µs | |
cho số học điểm cố định, gõ. | 0,12 µs | |
cho số học dấu chấm động, gõ. | 0,45 µs | |
Khối CPU | ||
Số khối (tổng cộng) | 1 024; (DB, FC, FB); số lượng khối có thể nạp tối đa có thể được giảm bởi MMC được sử dụng. | |
DB | ||
● Số, tối đa. | 1 024; Phạm vi số: 1 đến 16000 | |
● Kích thước, tối đa. | 64 kbyte | |
FB | ||
● Số, tối đa. | 1 024; Phạm vi số: 0 đến 7999 | |
● Kích thước, tối đa. | 64 kbyte | |
FC | ||
● Số, tối đa. | 1 024; Phạm vi số: 0 đến 7999 | |
● Kích thước, tối đa. | 64 kbyte |
